لوحة الأساس للذراع
>
|
|
| مكان المنشأ | شنتشن ، قوانغدونغ ، الصين |
| اسم العلامة التجارية | Innohi |
| إصدار الشهادات | UL |
| رقم الموديل | YNH-733 |
| Document | YNH-733 product specificati...01.pdf |
AI - 733 هي لوحة أم ذكية متعددة الوظائف ، تستخدم عادة في أجهزة الكمبيوتر الذكية ARM ، وتقسيم الشاشة الكبيرة ، والرسوم المتحركة والألعاب ، وأجهزة الكمبيوتر اللوحية ، والحوسبة الحافة ، وأجهزة الكمبيوتر الصناعيةصناديق مشغلات التلفاز، خوادم السحابة، NVR الذكية ومجالات أخرى.
تستخدم AI - 733 Rockchip RK 3588 ، وهي الجيل الجديد من المعالجات الرائدة ذو الـ 64 بت من الـ octa-core. تأتي الرقاقة مع NPU 6TOPS للقوة الحاسوبية ومجهزة بنظام Android1 2.0 / Ubuntu20.04/Debian11.0 نظام (النواة هي لينكس 5.10 ). تستخدم GPU Mali-G610 MC4 ، والتي لديها أداء متميز وأداء مرتفع التكلفة. يدعم تشفير الفيديو 8K وتفكيفه ، وخارج شاشة 8K ، وواجهات شاشة متعددة مدمجة,وتدعم شاشة متعددة الشاشات ؛ واجهات عالية السرعة الغنية (PCIe ، TYPE-C ، SATA ، Gigabit Ethernet) ، والتي يمكن توسيعها بسهولة.

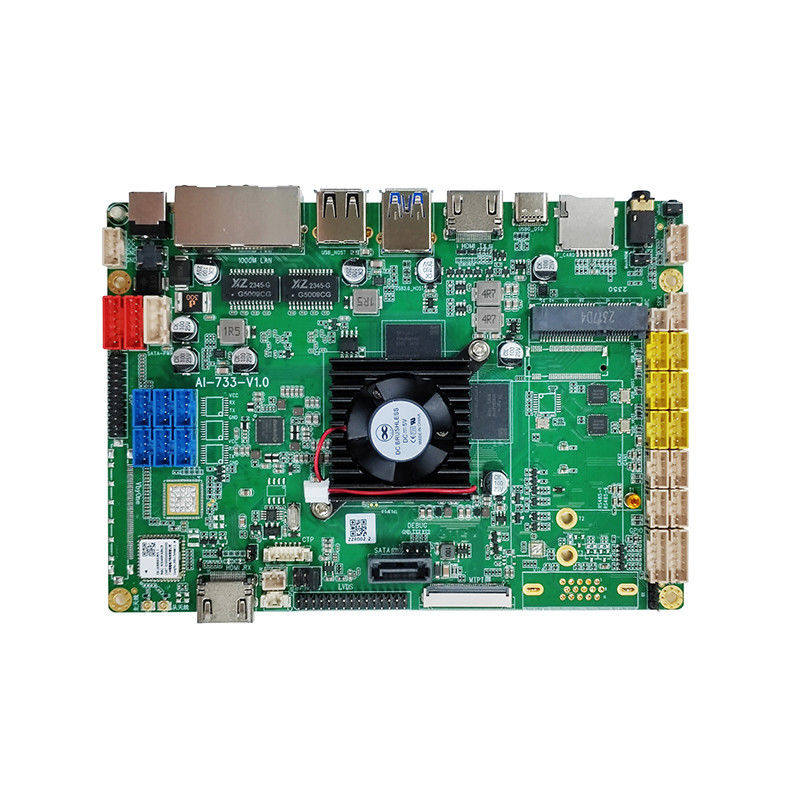

المواجهات المقابلة للأرقام في الصورة هي:
| رقم التسلسل | تعريف الدبوس |
| 1 | إمدادات الطاقة DC-12V |
| 2 | 1000M LAN*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | HDMI TX (مخرج HDMI) |
| 6 | USB 0 _OTG (نوع-C) |
| 7 | بطاقة TF |
| 8 | الصوت |
| 9 | زر Uboot (يمكن تشغيل Uboot بواسطة دبوس طويل بعد Audio_out) |
| 10 | زر التشغيل + زر إعادة التعيين |
| 11 | واجهة مكبر الصوت |
| 12 | واجهة MIC |
| 13 | واجهة وحدة 4G |
| 14 | واجهة M.2 اختيارية (وحدة 5G، قرص صلب، الخ) |
| 15 | USB_HOST (6) |
| 16 | CAN1 |
| 17 | CAN2 اختياري ومزدوج مع منفذ سلسلة 5. ليس لديه وظيفة افتراضية. |
| 18 | الميناء التسلسلي 6 (RS485) |
| 19 | الميناء التسلسلي 1 (RS485) |
| 20 | الـ GPIO |
| 21 | LED + IR |
| 22 | واجهة الأشعة تحت الحمراء |
| 23 | واجهة VGA اختيارية |
| 24 | واجهة شاشة MIPI |
| 25 | DEBUG الميناء التسلسلي 2 |
| 26 | واجهة القرص الصلب |
| 27 | واجهة شاشة LVDS مزدوجة القنوات |
| 28 | LVDS-VCC (قفزات إمدادات الطاقة الشاشة) |
| 29 | واجهة الشاشة اللمسية CTP (نفس رقم 48 ، اختر واحدة) |
| 30 | مرفق المروحة |
| 31 | RTC-BAT (واجهة بطارية RTC) |
| 32 | HDMI IN |
| 33 | واجهة الهوائيات المزدوجة |
| 34 | خيار واجهة Vbyone |
| 35 | الميناء التسلسلي 7 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 36 | الميناء التسلسلي 0 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 37 | الميناء التسلسلي 3 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 38 | الميناء التسلسلي 8 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 39 | الميناء التسلسلي 4 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 40 | الميناء التسلسلي 5 (الميناء التسلسلي TTL الافتراضي، RS232 الاختياري) |
| 41 | واجهة شاشة الـ EDP |
| 42 | SATA_PWR |
| 43 | واجهة الضوء الخلفي للشاشة الثانوية |
| 44 | واجهة الضوء الخلفي للشاشة الرئيسية |
| 45 | واجهة مدخل الطاقة |
| 46 | بطاقة SIM |
| 47 | MIPI-CAM (واجهة الكاميرا MIPI) |
| 48 | واجهة الشاشة اللمسية CTP مقعد PFC (نفس رقم 29 ، اختر واحد) |
