| مكان المنشأ | الصين |
| اسم العلامة التجارية | YNH |
| إصدار الشهادات | UL |
| رقم الموديل | 530 |
| Document | YNH-530 Product Specificati...25.pdf |
AI - 530 هو لوحة أم ذكية عرض تجارية ، قابلة للتطبيق بشكل عام على: الإشارات الرقمية ، محطات الخدمة الذاتية ، إلخ.
AI - 530 تستخدم معالج Rockchip RK3568 رباعي النواة ، وتأتي الرقاقة مع 1.0 T قوة الحوسبة NPU ، مجهزة بنظام Android11.0 / Ubuntu20.04 / Debian 11.0 (النواة هي لينكس 4.19) ،التردد الرئيسي يصل إلى 2.0 غيغاهرتز ، أداء متميز ، أداء عالية التكلفة. GPU تستخدم مالي- G52 ، تدعم 4K 60fps H.265/H.264/VP9 فك الفيديو ، تدعم 1080P 100fps H.265/H.264 تشفير الفيديو.يدعم مخرجات وإدخالات الفيديو متعددة القنوات، واجهات غنية، وتدعم مجموعة متنوعة من التوسعات الطرفية. إنه أفضل خيار في صناعة الإشارات الرقمية وخدمة الذات.

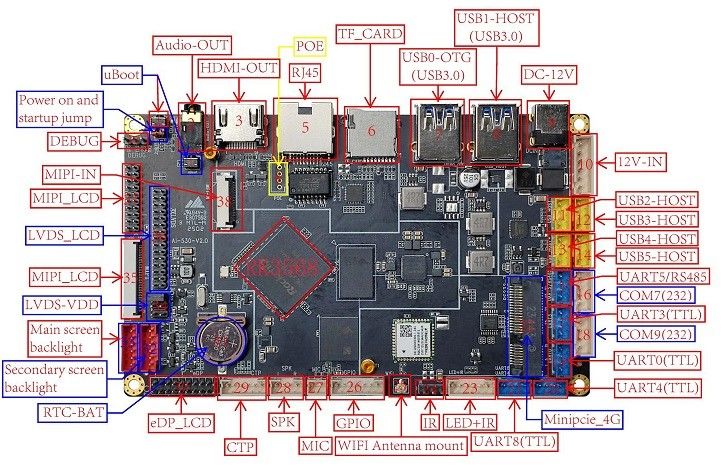

المواجهات المقابلة للأرقام في الصورة هي:
| رقم التسلسل | تعريف الدبوس |
| 1 | uالحذاءالترقيةالزر |
| 2 | الصوت خارجموقف سماعات الرأس |
| 3 | مخرجات HDMIواجهة |
| 4 | منفذ شبكة POE(محجوز، اختياري) |
| 5 | منفذ الشبكة RJ45 |
| 6 | TFفتحة بطاقات |
| 7 | USB0_OTG(USB 3.0) |
| 8 | USB1المضيف(USB 3.0) |
| 9 | العاصمةمدخل طاقة 12 فولت |
| 10 | 12 فولتمدخل الطاقةواجهة |
| 11 | USB2المضيف(USB 20) |
| 12 | USB3المضيف(USB 20) |
| 13 | USB4المضيف(USB 20) |
| 14 | USB5المضيف(USB 20) |
| 15 | UART5/RS485 (البوابة التسلسلية TTL الافتراضية،منفذ متسلسل RS485اختياري) |
| 16 | الموافقة7 (RS232 الميناء التسلسلي افتراضيًا،منفذ TTL التسلسلياختياري) |
| 17 | UART3 (الميناء التسلسلي لـ TTL) |
| 18 | الموافقة9 (RS232 الميناء التسلسلي افتراضيًا،منفذ TTL التسلسلياختياري) |
| 19 | UART0 (الميناء التسلسلي TTL) |
| 20 | UART4 (الميناء التسلسلي TTL) |
| 21 | UART8 (الميناء التسلسلي TTL) |
| 22 | فتحة وحدة 4G PCI-E |
| 23 | LED + IR(مفتاح + جهاز التحكم عن بعد واجهة لوحة الضوء) |
| 24 | IR(واجهة جهاز استقبال التحكم عن بعد) |
| 25 | مصدر هوائي الـ WIFI |
| 26 | الـ GPIOواجهة |
| 27 | الحد الأدنى للوظائفواجهة الميكروفون |
| 28 | واجهة مكبر الصوت SPK |
| 29 | CTP(واجهة شاشة لمسة i2c) |
| 30 | eد.ب.واجهة الشاشة |
| 31 | RTCبطاريةحامل |
| 32 | الشاشة الثانويةالضوء الخلفيواجهة |
| 33 | الشاشة الرئيسيةواجهة الضوء الخلفي |
| 34 | LVDS-VDD(قفزة إمدادات الطاقة لشاشة LVDS) |
| 35 | واجهة FPC لشاشة MIPI(نفس واجهة شاشة MIPI رقم 37 ، مزدوجة مع واجهة شاشة LVDS مزدوجة القنوات) |
| 36 | قناة مزدوجةأجهزة التشغيل القصوىالشاشةواجهة(متعددة مع واجهة شاشة MIPI) |
| 37 |
واجهة دبوس شاشة MIPI(نفس الواجهة FPC للفحص MIPI رقم 35 ، متعددة الأقسام مع واجهة LVDS مزدوجة القنوات ، يمكنك إضافة MIPI إلى لوحة eDP لتحويلها إلى مخرج واجهة eDP) |
| 38 | MIPI-IN(واجهة HDMI IN) |
| 39 | DEBUGسلسلةالميناء 2 |
| 40 | تشغيل الكهرباء والجهاز يظهر |
| 41 | SIM_CARDفتحة |
