| مكان المنشأ | الصين |
| اسم العلامة التجارية | YNH |
| إصدار الشهادات | UL |
| رقم الموديل | 536 |
· AI - 536 هي لوحة تحكم ذكية متعددة الوظائف ، تستخدم على نطاق واسع في iFPD ، التحكم الصناعي وبوابة ، محطة السحابة ، معدات التعرف على الوجوه ،جهاز تحكم مركزي مثبت على المركبة وعرض تجاري.
تستخدم AI - 536 معالج ARM 64 بت عالي الأداء RK 3576 من شركة روكشيب مع تردد يصل إلى 2.2 جيجا هرتز. تأتي الرقاقة مع NPU 6TOPS للقوة الحاسوبية ، مجهزة بأندرويد 1 4.0 نظام (النواة هي لينكس 5.10 ) ، وتستخدم GPU ARM G52 MC3 ، والتي لديها أداء متميز وأداء مرتفع التكلفة. يدعم تشفير الفيديو 8K وتفكيفه ، و 8K إنتاج شاشة ،واجهات عرض متعددة المدمجة، وتدعم شاشة متعددة الشاشات ؛ واجهات عالية السرعة الغنية (PCI - E ، Gigabit Ethernet) وسهولة التوسع.

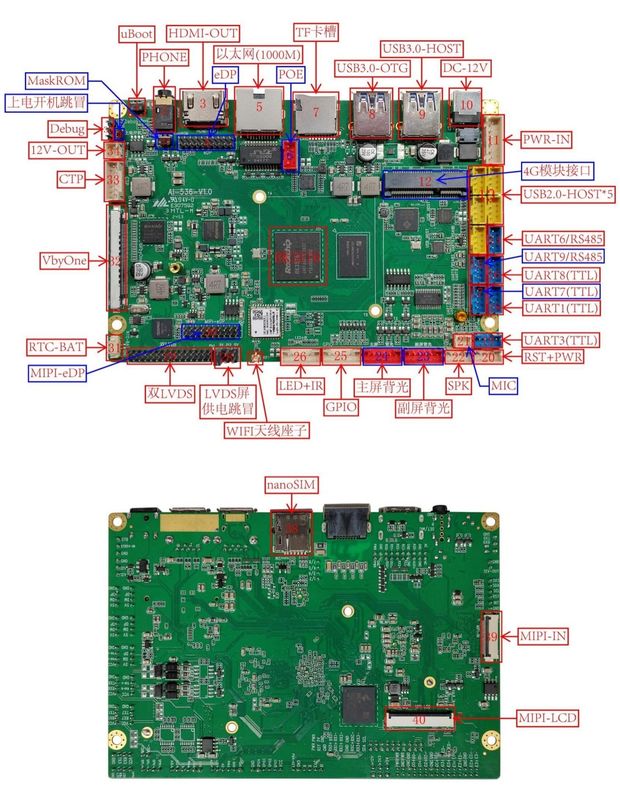

المواجهات المقابلة للأرقام في الصورة هي:
| رقم التسلسل | تعريف الدبوس |
| 1 | uBootزر الترقية |
| 2 | سدادة سماعات الهاتف |
| 3 | HDMI OUT(واجهة خروج HDMI،متعدد مع واجهة eDP أو واجهة VbyOne ، اختر واحدة من ثلاثة) |
| 4 | واجهة شاشة eDP(متعددة مع واجهة HDMI الخروج أو واجهة VbyOne، اختر واحدة من ثلاثة) |
| 5 | إيثارنت RJ45(1000M) |
| 6 | POEمنفذ الشبكة |
| 7 | فتحة TF_CARD |
| 8 | USB3.0_OTG |
| 9 | USB3.0_HOST |
| 10 | إمدادات الطاقة DC-12V |
| 11 | PWR-IN(12 فولت واجهة مدخل الطاقة) |
| 12 | فتحة وحدة 4G PCI-E |
| 13 | USB2.0_MOST*5 |
| 14 | UART6/RS485(الميناء التسلسلي TTL الافتراضي، اختياريRS485) |
| 15 | UART9/RS485(الميناء التسلسلي TTL الافتراضي، اختياريRS485) |
| 16 | UART8(الميناء التسلسلي TTL الافتراضي، اختياريRS232) |
| 17 | UART7(الميناء التسلسلي TTL الافتراضي، اختياريRS232) |
| 18 | UART1(الميناء التسلسلي TTL الافتراضي، اختياريRS232) |
| 19 | UART3(الميناء التسلسلي TTL الافتراضي، اختياريRS232) |
| 20 | RST+PWR(زر إعادة ضبط الترقية + واجهة مفتاح الطاقة) |
| 21 | واجهة الميكروفون MIC |
| 22 | واجهة مكبر الصوت SPK |
| 23 | الشاشة الثانويةالضوء الخلفيواجهة |
| 24 | الشاشة الرئيسيةواجهة الضوء الخلفي |
| 25 | الـ GPIO |
| 26 | LED + IR(واجهة لوحة الضوء التحكم عن بعد) |
| 27 | مصدر هوائي الواي فاي |
| 28 |
واجهة شاشة MIPI-eDP(نفس واجهة FPC الشاشة رقم 45 ، متعددة مع واجهة LVDS مزدوجة القنوات ، يمكنك إضافة mipi إلى لوحة eDP لتحويلها إلى واجهة eDP) |
| 29 | LVDS-VCC (قفزات إمدادات الطاقة للوحة LVDS) |
| 30 | واجهة شاشة LVDS مزدوجة القنوات(متعددة مع واجهة MIPI) |
| 31 | RTC-BAT (واجهة بطارية RTC) |
| 32 | واجهة VbyOne(اختياري ، متعدد مع واجهة HDMI الخروج أو واجهة eDP ، اختر واحدة من ثلاثة) |
| 33 | واجهة شاشة لمسة CTP |
| 34 | 12V-OUT(12 فولت واجهة الخروج) |
| 35 | إصلاح التسلسلالميناء 0 |
| 36 | الجهاز يظهر عندما يتم تشغيله(إذا تم فصل الشاشة المنبثقة ، فلن يتم تشغيل الجهاز بعد تشغيله ويجب تشغيله بالضغط على زر) |
| 37 | ماسكرومالزر(يمكن أن يبدأ عن طريق تمرير إبرة طويلة من خلال الهاتف) |
| 38 | فتحة بطاقة nanoSIM |
| 39 | واجهة MIPI-IN |
| 40 | واجهة FPC لشاشة MIPI(متعددة مع واجهة MIPI رقم 35 أو واجهة LVDS مزدوجة القنوات) |
| مؤشرات الأجهزة الرئيسية | |
| المعالجة المركزية | روكشيب RK3 576 ، ثمانية نواة، 2.2 جيگاهرتز |
| الـ DDR | 4G القياسية (8G/16G اختياري) LP DDR 4 |
| EMMC | 32G القياسية ( 64G / 128G / 256G اختياري) |
| دقة فك الترميز | دعم حتى 8K |
| نظام تشغيل | أندرويد 1 4.0 (النواة هي لينكس 5.10) |
| دعم الشبكة | 1000M Ethernet ، دعم منفذ شبكة POE |
| 2.4G + 5G وحدة الواي فاي 6 مزدوجة النطاق، بلوتوث 54 | |
| دعم الجيل الرابع ، اتصل بوحدة الجيل الرابع من واجهة PCI-E | |
| واجهة USB | 7، 1 USB3.0 _OTG ، 1 USB3.0 _HOST ، 5 USB 2.0 _HOST |
| الميناء التسلسلي | 7، 6 منافذ TTL متسلسلة (اختياري 4 RS232 و 2 RS485) ، 1 إصلاح الأخطاء |
| مخرجات الشاشة | 1 واجهة LVDS مزدوجة القنوات(مزدوج مع واجهات MIPI اثنتين،واحد من كل ثلاثة) |
| الميناء 1 DP(مشتركة مع مخرج HDMI ومصدر VbyOne،اختر واحدة من الثلاثة) | |
| 1 واجهة خروج HDMI(متعددة مع واجهة eDP و واجهة VbyOne، اختر واحدة منثلاثة) | |
|
2 واجهات MIPI(يمكن إضافة mipi إلى لوحة eDP لتصبح واجهة مخرج eDP، تعدد التشغيل مع واجهة LVDS مزدوجة القنوات،اختر واحدة من ثلاثة) |
|
| 1 واجهة VbyOne (اختياري، متعدد مع واجهة eDP واجهة خروج HDMI،اختر واحدة من الثلاثة) | |
| MIPI-IN | 1 واجهة إدخال MPII |
| مخرج مكبر الصوت | يدعم مكبر الصوت 4R/ 20W قناة واحدة |
| ساعة RTC في الوقت الحقيقي | البطارية تدعم ذاكرة الوقت لمدة 3 سنوات وتدعم الطاقة الموقوتة على وإيقاف |
| ترقية النظام | دعم كابل USB / U disk / تحديث الشبكة |
